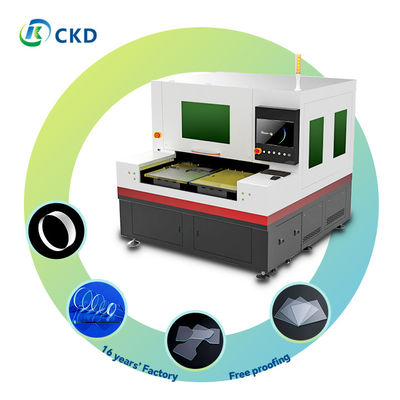

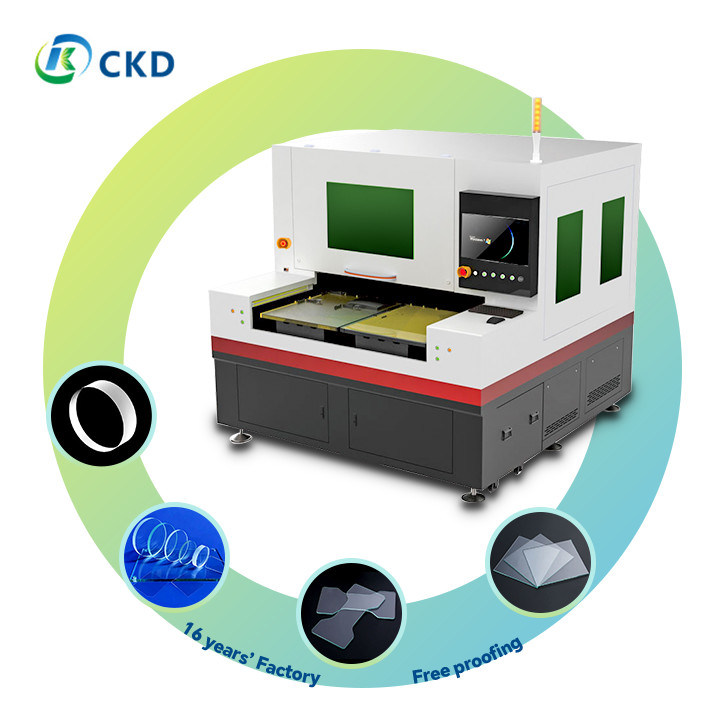

산업용 레이저 유리 절단 기계 XY 선형 모터와 광적 Grating 스케일 드라이브 모터

제품 설명:

Advanced Laser Cutting Machine은 뛰어난 절단 성능을 위해 고출력 레이저 소스를 갖추고 있습니다. 이 레이저는 최첨단 고주파 펄스 설계로 정밀 산업 응용 분야에 이상적입니다. 이 기계는 다양한 재료 처리 기능을 갖추고 있으며 금속 및 비금속을 포함한 광범위한 재료를 처리할 수 있습니다. 절단 기능은 다기능으로 연속 시트 절단, 정밀 단일 지점 절단 및 효율적인 스트립 절단을 지원합니다.

이 기계의 X/Y 축 제어는 고정밀 DC 서보 모터와 초미세 0.1μm 광학 인코더를 활용하여 타의 추종을 불허하는 정확도를 보장합니다. 이 기계는 또한 자동 초점 추적 기능과 동적 피어싱 제어를 갖춘 지능형 모션 제어를 제공하여 효율적이고 정밀한 절단을 보장합니다. 또한 프리미엄 CCD 카메라 시스템을 통합하여 실시간 시각적 모니터링, 패턴 인식 및 마크 포인트 감지가 가능합니다.

이 기계는 인상적인 절단 범위 기능을 자랑하며, 최대 19mm 두께의 재료를 처리할 수 있는 기능을 갖춘 광범위한 산업용 애플리케이션을 제공합니다. 모터 베이스와 광학 플랫폼의 정밀 엔지니어링 구성 요소는 천연 화강암으로 제작되어 뛰어난 안정성과 진동 저항성을 위해 설계되었으며, 시간이 지나도 정확성을 유지합니다.

Advanced Laser Cutting Machine은 사용자 친화적이고 작동하기 쉬우며 정밀한 절단으로 인해 재료 낭비를 크게 줄입니다. 소규모 및 대량 생산에 모두 적합한 이 기계는 유지 관리 요구 사항이 낮아 장기적인 신뢰성을 보장합니다.

특징:

기술적 매개변수:

사용되는 레이저 유형은 모델에 따라 다르지만 모든 모델은 초단 펄스 파이버 레이저를 사용합니다. 당사 레이저의 평균 전력은 50W이며 10W, 20W, 30W, 60W, 80W 옵션도 제공됩니다. 당사 레이저는 1064nm 파장에서 작동하며 2차 고조파는 532nm입니다. 펄스 폭은 10피코초 미만이며 반복률은 1Hz에서 1000kHz까지 조정할 수 있습니다. 당사 레이저는 또한 M² 값이 1.2 미만인 거의 회절 한계 빔 품질을 가지고 있습니다.

당사의 레이저는 전체 작업 영역에서 ±2μm의 위치 정확도로 정밀한 절단 성능을 제공합니다. 반복성은 ±1.5μm이며, 각도 정확도는 ±16초각입니다. 최대 절단 속도는 최대 1000mm/s입니다. 당사의 레이저는 최대 1mm의 초박형 유리와 최대 19mm의 표준 유리를 절단할 수 있습니다(재료 특성 및 절단 요구 사항에 따라 다름). 최소 선폭은 ≤30μm이고, 최소 구멍 직경은 ≤20μm입니다.

당사는 단일 플랫폼과 듀얼 플랫폼 모델을 모두 제공합니다. 작업 영역의 크기는 모델에 따라 다르며, 듀얼 플랫폼 모델의 각 플랫폼에 대해 400x500mm, 600x700mm 및 600x900mm 옵션이 있습니다. 단일 플랫폼 모델은 400x500mm, 600x700mm 또는 600x900mm 옵션이 있습니다.

저희 레이저는 150W의 전력 소모량을 가지고 있으며, 250W/350W 대기 모드가 있습니다. 입력 전압은 AC220V ± 10%이고, 주파수는 50-60Hz입니다.

기계의 크기는 모델에 따라 다르며, 길이는 1600mm에서 2550mm, 너비는 1700mm에서 2080mm, 높이는 1960mm입니다. 무게는 모델에 따라 3500kg에서 5000kg입니다.

당사의 레이저에는 열 안정성을 위한 내장형 수냉 시스템이 포함되어 있습니다. 또한 고속 처리 기능을 갖춘 고급 CNC 제어 시스템을 사용합니다. 당사의 레이저에는 독점적인 절단 최적화 소프트웨어와 비상 정지 버튼이 있는 Class 1 레이저 안전 인클로저가 함께 제공됩니다.

저희 레이저는 18-28°C(64-82°F)의 작동 온도와 40-70%의 비응축 습도 수준이 필요합니다. 전력 안정성은 최대 ±5%까지 변동될 수 있습니다.

자동 정렬을 위한 향상된 비전 시스템, 자동화된 재료 적재/하역 시스템, 특정 애플리케이션을 위한 맞춤형 고정 장치 설계, 연장된 보증 및 서비스 패키지를 포함한 여러 가지 선택적 업그레이드를 제공합니다. 사양은 특정 구성 및 지속적인 제품 개선에 따라 약간 다를 수 있습니다. 최신 정보 및 사용자 정의 옵션은 기술 팀에 문의하십시오.

응용 프로그램:

당사의 첨단 레이저 절단기는 다양한 소재와 응용 분야에서 정밀성과 효율성을 제공하여 광범위한 산업적 요구를 충족하도록 설계되었습니다.

• 고정밀 계기판, 대시보드 및 제어 인터페이스 제작에 이상적입니다.
• 뛰어난 정확도로 얇은 두께에서 중간 두께의 재료를 처리할 수 있습니다.

• 초박형 유리:전자기기용 섬세한 유리판의 정밀 절단
• 흰색 유리:장식 및 건축용 어플리케이션을 위한 깨끗하고 정확한 처리
• 고붕규산 유리:실험실 장비 및 내열제품의 특수 절단
• 석영 유리:광학부품 및 반도체 산업의 정밀절단에 필요

• PCB 보드, 유연 회로 및 기타 전자 기판 절단에 맞춤 제작
• 민감한 전자 재료에 대한 깨끗한 가장자리와 최소한의 열 영향을 보장합니다.

• 사파이어 커팅:시계면, 스마트폰 카메라 렌즈, 하이엔드 디스플레이 등에 사용 가능
• 정밀 보석 성형:보석과 반보석으로 복잡한 디자인 만들기
• LED 구성 요소 제조:LED 생산을 위한 사파이어 웨이퍼 절단

• 다음을 포함한 다양한 LCD 구성 요소를 처리할 수 있습니다.
  • ITO(Indium Tin Oxide) 전도성 필름
  • RGB 색상 필터
  • 편광필름
• 섬세한 디스플레이 소재를 손상시키지 않고 정밀한 절단을 보장합니다.

• 고품질 렌즈 및 프리즘을 위한 K9 광학 유리의 정확한 절단
• 다양한 산업 및 과학 응용 분야를 위한 광학 필름의 정밀 성형

• 의료 및 항공우주 산업을 위한 작고 복잡한 부품의 마이크로 절단
• 독특한 제품 디자인 및 프로토타입을 위한 맞춤형 모양 절단
• 복합제품을 위한 다층소재 가공

다양한 산업 분야에서 활용되는 당사의 레이저 절단 시스템은 다양한 용도로 활용이 가능하여, 가전제품부터 첨단 과학 연구에 이르기까지 다양한 산업에서 귀중한 도구로 활용되며, 고품질 결과와 효율적인 생산 공정을 보장합니다.
